塑料薄膜和片材的拉伸性能試驗方法是什么

2023-07-03 10:00

已查看157次

本標準規(guī)定了塑料薄膜和片材的拉伸性能試驗方法。

本標準適用于塑料薄膜和厚度小于1 mm的片材。不適用于增強薄膜微孔片材和膜。

檢測儀器推薦：ETT-AM材料試驗機


2試驗設(shè)備

2.1任何可做拉伸試驗并能滿足要求的試驗機均可使用。

2.2試驗機應備有適當?shù)膴A具 ,該夾具不應引起試樣在夾具處斷裂,施加任何負荷時,試驗機上的夾具

應能立即對準成一條線,以使試樣的長軸與通過夾具中心線的拉伸方向重合。

2.3試驗夾具移動速度應滿足規(guī)定要求。

2.4試驗機示值在記錄儀滿值(或每級表盤滿刻度)的10%~90%間,示值誤差應在士1%以內(nèi)。

2.5 測量厚度的儀器應符合GB 6672中的要求。

3試樣

3.1試樣形狀及尺寸

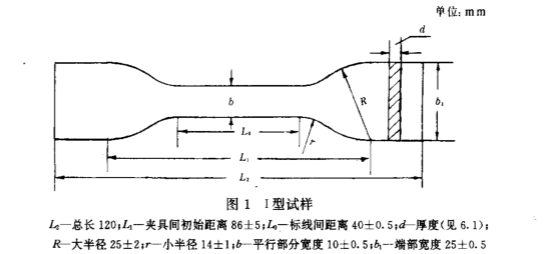

本方法規(guī)定使用四種類型的試樣,1.I.01型為啞鈴形試樣。見圖1~圖3. Iv型為長條型試樣,寬度10~25 mm,總長度不小于150 mm,標距至少為50 mm.

4.試驗步驟



4.1 用GB 6672中規(guī)定的上、下兩側(cè)面為平面的量具測量試樣厚度,用精度為0.1 mm以上的量具測量試樣寬度。每個試樣的厚度及寬度應在標距內(nèi)測量三點,取算術(shù)平均值。厚度準確至0. 001 mm,寬度準確至0.1 mm.啞鈴形試樣中間平行部分寬度可以用沖刀的相應部分的平均寬度。

4.2將試樣置于試驗機的兩夾具中,使試樣縱軸與上、下夾具中心連線相重合,并且要松緊適宜,以防止試樣滑脫和斷裂在夾具內(nèi).夾具內(nèi)應襯橡膠之類的彈性材料。

4.3 如用伸長儀,在施加應力前,應調(diào)整伸長儀的兩側(cè)測量點與試樣的標距相吻合。伸長儀不應使試樣承受負荷。

4.4按規(guī)定速度 ,開動試驗機進行試驗。

4.5試樣斷裂后,讀取所需負荷及相應的標線間伸長值。若試樣斷裂在標線外的部位時，此試樣作廢，另取試樣重作。

上一篇：膠粘帶持粘性的試驗方法介紹下一篇：滴眼液包裝瓶密封性的測試方法是什么
