炭紙就是碳布，又稱為碳纖維紙，是燃料電池實驗的專用材料，既氣體擴散層，氣體擴散層為燃料電池的心臟必要的材料。最近很多電池行業咨詢質子交換膜燃料電池用炭紙的透氣率測試方法，本篇文章山東普創工業科技有限公司根據GB/T 20042.7—2014的標準為您提供質子交換膜燃料電池用炭紙的透氣率測試方案。

檢測設備：

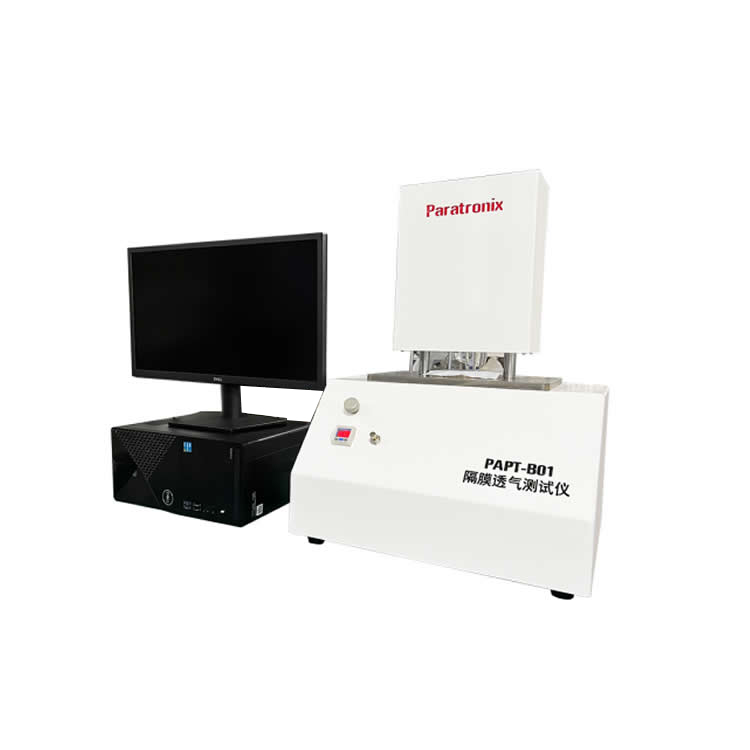

 PAPT-B01透氣度測試儀

測試原理：

在恒定溫度下,單位壓差、單位時間氣體透過單位厚度、單位面積樣品上的氣體體積,單位為毫升毫米每平方厘米小時毫米汞柱[mL- mm/(cm- h - mmHg)]。

測試方法：

1、使用PTT-03A測厚儀測量樣品的平均厚度。

2、將樣品放置在兩片相同大小的中空邊框之間,邊框的中間孔尺寸為4 cm×4 cm,在一定溫度、壓力下壓制成邊緣不漏氣的樣品/邊框組件。組件壓制過程,保證樣品有效部分不變形、破損。

3、將壓好的樣品/邊框組件裝入兩側帶有進氣,出氣口的平板夾具之間,使兩側形成氣室,測試氣密性。兩個平板夾具均應具有密封元件。

4、將沒有外漏的測試池安裝在試驗裝置上。

注。外漏的檢測參照GB/T 20042.5—-2009進行。

5、調節微量調節閥,用微量壓差計控制一定的壓差,在室溫和一定的壓力差下穩定至少5 min,根據流量計示數,計算流速V,微量壓差計示數p。。

注:推薦壓差為5 Pa~50 Pa。

6、將相同大小的中空邊框壓制成測試組件。

7、按照4 中方法組裝后進行測試。在同5相同的流速V，下,讀取空白樣品微量壓差計的示數p。,對測試結果進行校正。

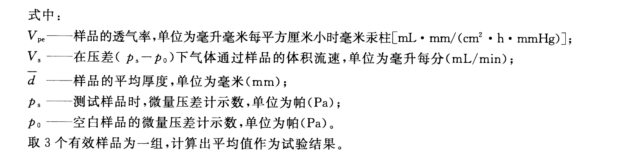

數據處理：

???
