2024-01-17 09:17
已查看81次
QB/T 1130塑料直角撕裂性能試驗方法
1主題內(nèi)容與適用范圍
本標(biāo)準(zhǔn)規(guī)定了塑料薄膜和薄片直角撕裂性能試驗方法。
本標(biāo)準(zhǔn)適用于塑料薄膜、薄片及其他類似的塑料材料。.
2引用標(biāo)準(zhǔn)
GB1040塑料拉伸試驗方法
GB 2918塑料 試樣狀態(tài)調(diào)節(jié)和試驗的標(biāo)準(zhǔn)環(huán)境
GB 6672塑料薄 膜和薄片厚度的測定機械測量法
3原理
對標(biāo)準(zhǔn)試樣施加拉伸負荷,使試樣在直角口處撕裂,測定試樣的撕裂負荷或撕裂強度。
4試驗儀器
4.1符合GB1040要求并能滿足試驗速度要求的拉伸試驗機。
4.2符合 GB 6672要求的厚度測量儀器。

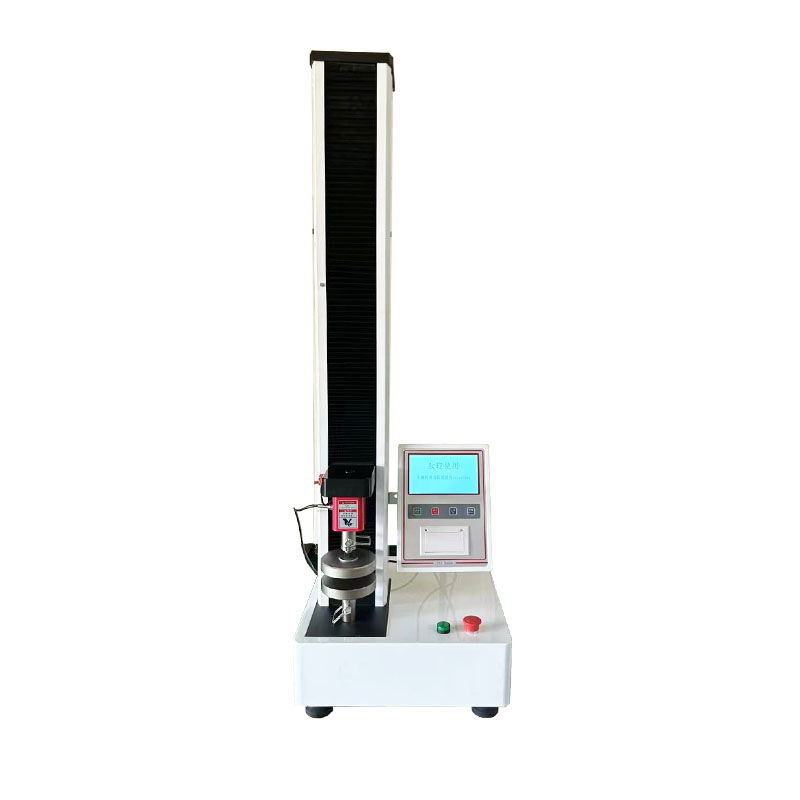

測量儀器：ETT-AM多用途拉力試驗機
5試樣

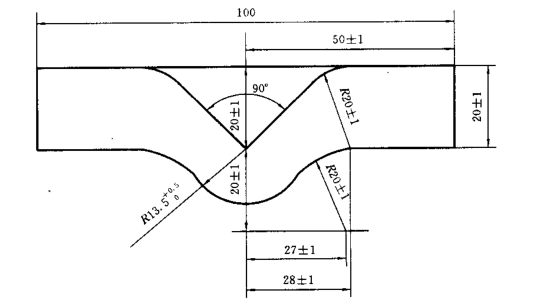

5.1 試樣的形狀和尺寸如圖所示:
5.2縱橫方向的試樣各不少于5個。在受到拉伸試驗機量程限制的情況下允許采用疊合試樣組進行試驗，此時試樣不少于3組,每組5片。單片試樣和疊合試樣組的測試結(jié)果不可比較。疊合試樣組不適用于泡沫片。
5.3 以試樣撕裂時的裂口擴展方向作為試樣方向。
5.4試樣直角口 處應(yīng)無裂縫及傷痕。
6試樣的狀態(tài)調(diào)節(jié)和試驗的標(biāo)準(zhǔn)環(huán)境
按GB 2918規(guī)定的標(biāo)準(zhǔn)環(huán)境正常偏差范圍進行,狀態(tài)調(diào)節(jié)時間至少4 h,并在同樣條件下進行試驗。
7試驗步驟
7.1 按GB 6672測量試樣或疊合試樣組直角口處的厚度作為試樣厚度。
7.2 將試樣夾在試驗機夾具上,夾入部分不大于22 mm,并使其受力方向與試樣方向垂直。
7.3 在(200士20) mm/min的試驗速度下進行試驗,記錄試驗過程中的最大負荷值。
8結(jié)果表示
8.1以試樣撕裂過程中的最大負荷值作為直角撕裂負荷,N。
8.2直角撕裂強
8.3試驗結(jié)果以所有試樣直角撕裂負荷或直角撕裂強度的算術(shù)平均值表示。試驗結(jié)果的有效數(shù)字取二位或按產(chǎn)品標(biāo)準(zhǔn)規(guī)定。
9試驗報告
試驗報告應(yīng)包括下列內(nèi)容:
a.本標(biāo)準(zhǔn)名稱、編號:
b.樣品的類型、生產(chǎn)日期等說明;
c.試樣的方向:如果需要,注明每一試樣或疊合試樣組厚度、試樣或疊合試樣組的平均厚度和數(shù)量;
d.如使用疊合試樣組應(yīng)注明;
e.試驗結(jié)果:如果需要,注明單個試樣測試結(jié)果和標(biāo)準(zhǔn)偏差;
f.試驗日期;
g.試樣和試驗中所有與本標(biāo)準(zhǔn)不-一致或本標(biāo)準(zhǔn)未規(guī)定的情況。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
全國免費客服電話 : 18615268674
固定電話 : 0531-58531949
郵箱 : info@paratronix.cn
地址 : 濟南市天橋區(qū)藍翔路15號
聯(lián)系我們
