GB/T 9639-1988塑料薄膜和薄片抗沖擊性能試驗方法自由落鏢法

2024-01-30 09:42

已查看57次

本標準規定了在給定高度的自由落鐔沖擊下，測定50%塑料薄膜和幕片試樣破損時的能量。以沖擊破損質量表示。

本標準適用于塑料薄膜和厚度小于Imm的薄片。

3、術語、符號

3.1沖擊破損質量

在規定的試驗條件下，有50%試樣破損時的落體質量，以M表示。

3.2落體質量

落傈、砝碼和鎖緊環的質量之和。

4試驗方法概要

本標準包括二種試驗方法: A法及B法。A法適用于沖擊破損質量為S0g~ 200g的材料:法適用于沖擊破損質量為300g~ 2000g的材料.

5設備

設備基本構造如圖1所示.

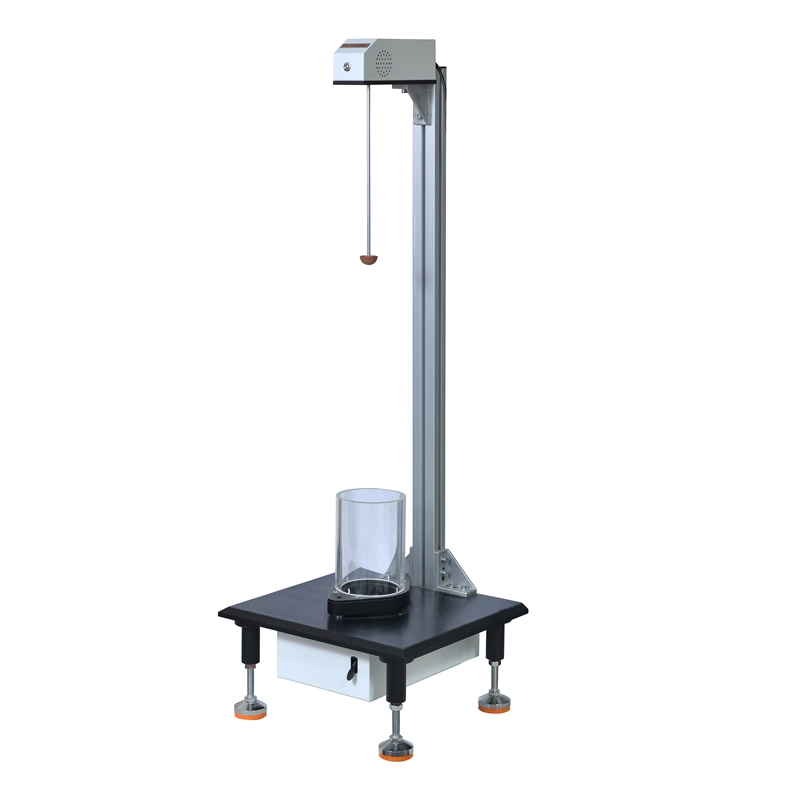

檢測儀器：FB-30J落鏢沖擊試驗儀


5.1試樣夾具

采用內徑125土2mm的二個環形夾具。下夾具固定在水平面上，上夾具(動夾具)與下夾具須保持平行.夾具工作壓力不小于300KPa.

5.1.1環形夾具與試樣接觸表面須附有橡膠墊圈. 本設備推薦采用厚度3士lmm、肖氏硬度A為50~ 60、內徑125土2mm.外徑150士3mm的橡膠墊圈。

5.2電磁鐵

須能吸住或放開質量為2000g的落體。

5.3定位裝t

須能將落鐔置于下落高度0.66+001m ( A法)或150土001m (B法)處。該高度指落僳沖擊面到試樣表面的垂直距離.

5.4緩沖和防護裝置

貞能保護操作人員的安全及防止損壞落鏢沖擊表面.

檢測儀器：

試驗開始時，首先選擇試驗方法，估計一個初始質量和Δm值，進行試驗，如果第一個試樣破損，用砝碼Δm減少落體質量；如果第一個試樣不破，須用砝碼Δm增加落體質量依此進行試驗。總之，利用砝碼減少或增加落體質量，取決于前一個試樣是否破損。20個試樣試驗后，計算破損總數N，如果N等于10，試驗完成；如果N小于10，補充試樣后，繼續試驗直到N等于10；如果N大于10，補充試樣后，繼續試驗直到不破損的總數等于10為止，最后計算沖擊結果。

根據材料的特性選擇試驗方法。

7.1將試樣緊置于環形夾具之間。

7.2將砝碼加置落面柄上，并裝上鎖緊環.使落體質接近于預計的沖擊破損質t.

7.3 選擇的砝碼OM座與試樣的沖擊強度相適應。通常△M值約等于5% ~15%沖擊破損質M.砝碼須選擇3~6個.

7.4使電磁鐵通電，將落的圖柄垂直插人磁性連接器里，并調準落體下落高度。使電磁鐵斷電，落鏢即自由下落。如果落舞由試樣表面彈開，應提住它。

7.5 檢查試樣任何滑動的盜象。如果有滑動，該試驗結果應會棄。

列舉二種檢查滑動的方法:

a.在落鏢下落前，沿上夾具內壁,在試樣表面用圓珠筆面一個國重，但對試樣只施加圓珠筆本身的壓力。待落傈下落后，婚上夾具內壁，在試樣表面用另一顏色的筆百一周面，如果在四周的任一位置出現雙線，則表明存在滑動:

b.對于采用橡膠墊圈貼細砂布或砂紙的方式夾緊試樣，只露檢查沖擊后試樣夾緊部位的劃痕。如果有，則表明存在滑動。

7.6 在試樣背面照明的條件下，檢查試樣是否破損(即穿透)。并將結果記錄在格紙上.其中，O表示不破損、X表示破損。

7.7如果第一個試樣破損，用砝碼△M減少幕體質量。如果第一個試樣不破，須用砝碼OM增加落體質量。依此繼續進行試驗。總之，利用砝碼減少或增加落體質量，取決于前一個試祥是否破損。

7.8 20個試樣試驗后，計算破損的總數N。如果N等于10, 試驗完成。如果N不等于10試驗應按如下進行。
