GB T 36363-2018鋰離子電池用聚烯烴隔膜

2024-04-09 09:14

已查看67次

1范圍

本標準規定了鋰離子電池聚烯烴隔膜(簡稱隔膜)的術語與定義、分類、要求、試驗方法、檢驗規則、

包裝、標志、運輸及貯存。

本標準適用于以聚烯烴樹脂為主要原料的鋰離子電池用隔膜。

鋰離子電池用涂層聚烯烴隔膜或使用其他材質的鋰離子電池用隔膜可以參照本標準執行。

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。

GB/T 191包裝儲運圖示標志

GB/T1040.3-2006塑料拉伸性能的測定第3部分:薄膜和薄片的試驗條件

GB/T2828.1計數抽樣檢驗程序第1部分:按接收質量限(AQL)檢索的逐批檢驗抽樣計劃

GB/T2918-1998塑料試樣狀態調節和試驗的標準環境

GB/T 6672- 2001 塑料薄膜和薄片厚度測定機械測量法

GB/T 6673- 2001

塑料薄膜和薄片長度和寬度的測定

GB/T 13542.2- 2009 電氣絕緣用薄膜第2 部分:試驗方法

6試驗方法

6.1 取樣方法

取樣的隔膜包裝應完好無損。在膜卷上去掉表面三層,沿隔膜的寬度切割取樣,作外觀、尺寸、物理性能及電性能測試。待測定的隔膜,應密封包裝,防止受潮和受污染。

6.4.3 彎曲度

6.4.3.1試驗設備

試驗設備應符合下列要求:

a)平整水平臺:其寬度大于被測薄膜寬度,長度大于1 000 mm,兩端不平行度不超過0.1°,桌面上標有與桌面邊緣平行基準線。

b) 直尺:分辨率為0.5 mm。

6.4.3.2 試樣

剝去隔膜膜卷最外3層薄膜,取一段長度大于1 000 mm的薄膜作為試樣,取樣時應緩慢放卷,其速度約300 mm/s。

6.4.3.3試驗步驟

如圖2所示，平整水平臺上畫1000mm長基準線,將隔膜沿縱向放置于基準線上。用手指從一端起輕壓試樣,使之與桌面緊密接觸,盡可能趕去里面的空氣,用手指輕壓住試樣兩端,慢慢的上下移動試樣，使其兩端的邊緣與基準線的邊緣重合。用直尺測量隔膜該縱向邊緣與基準線之間的最大垂直距離d為彎曲度。

6.5物理性能.

6.5.1拉伸強度、斷裂伸長率

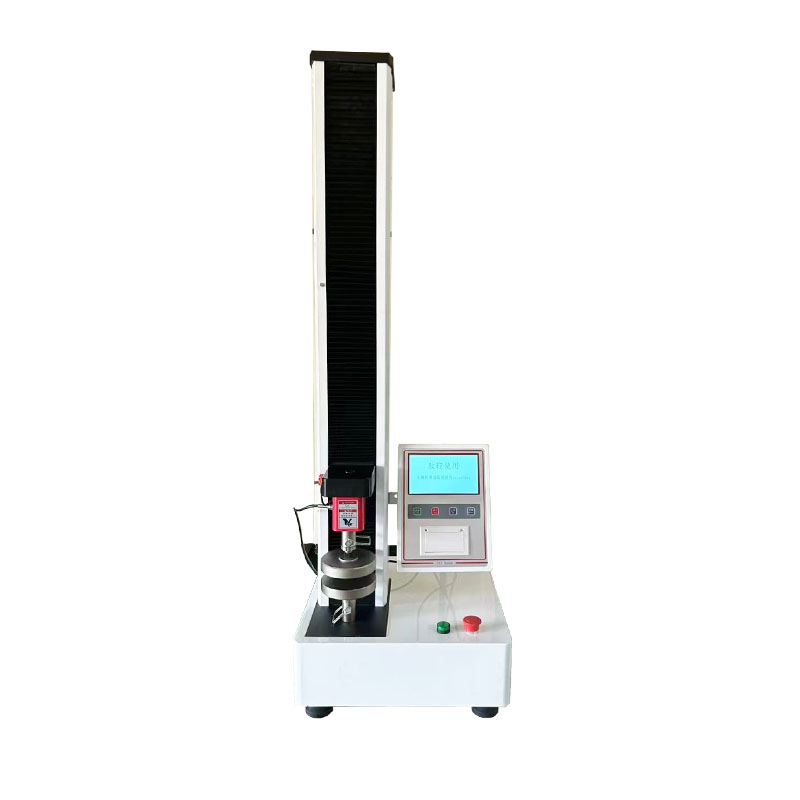

按GB/T 1040.3- 2006的規定進行,采用寬為(15士0.1)mm的2型試樣,夾具間的初始距離(100土5)mm,試驗速度為(250士10) mm/ min。

6.5.2熱收縮率

6.5.2.1試驗設備

試驗設備應符合下列要求:

a) 鼓風式恒溫箱:準確度為士1 °C;

b) 不銹鋼板;

c)長度測量器具:分辨率為0.1 mm或0.5 mm。

6.5.2.2試樣

在膜卷的縱向方向上裁取100mmX100mm的正方形隔膜3塊,切取隔膜時應使一個邊緣與隔膜的縱向邊緣平行,最大偏離角度不應超過5°,并做好縱向橫向的標識。若隔膜寬度<100mm,則取樣大小為:100 mmX隔膜寬度。

6.5.2.3試驗步驟

將不銹鋼板和兩片定量濾紙放人烘箱中部位置,控制溫度使不銹鋼板和濾紙達到(90土1)°C或(120士1)°C。

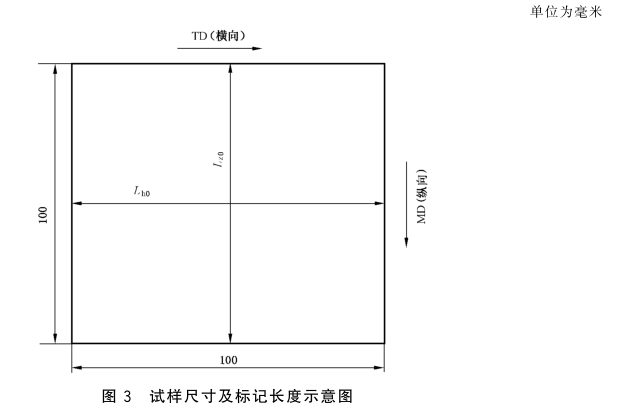

按照圖3所示標記隔膜的縱向和橫向,根據實際需求使用相應分辨率的長度測量器具分別量取試樣縱向和橫向的長度后,將隔膜平展放置于鼓風式恒溫箱中部不銹鋼板上的其中一片定量濾紙上,完畢后用另外一片定量濾紙壓住,關上恒溫箱門,開始計算時間,在90 °C的溫度下保持2 h士12 min,或在120 C的溫度下保持1 h士6 min。
