GBT 20042.3質(zhì)子交換膜燃料電池拉伸性能測(cè)試

2024-04-26 09:14

已查看172次

GB/T 20042的本部分規(guī)定了質(zhì)于交換實(shí)燃料電池用質(zhì)子交換時(shí)測(cè)試方法的術(shù)語(yǔ)和定義.厚度均勻性測(cè)試、質(zhì)子傳導(dǎo)本測(cè)試.離子交換當(dāng)量測(cè)試、透氣半測(cè)試.拉件性能測(cè)試.溶賬率測(cè)試和吸水車測(cè)試等。

本部分適用于各種類型的質(zhì)子交換膜。

8拉伸性能測(cè)試

參照GB/T 1040. 3- -2006 中的方法進(jìn)行測(cè)試。

8.1 儀器與設(shè)備

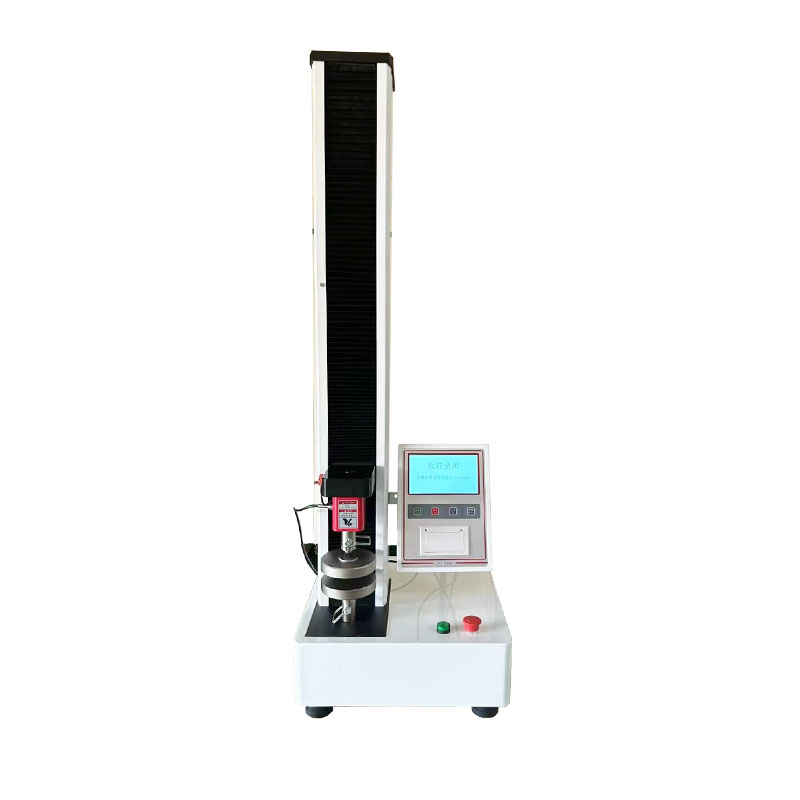

8.1.1試驗(yàn)機(jī) ：ETT-AM拉力試驗(yàn)機(jī)


任何能滿足本部分試驗(yàn)要求的試驗(yàn)機(jī)均可。

8.1.2試驗(yàn)夾具

試驗(yàn)夾具不虛引起試樣在夾具處斷裂。施加負(fù)荷時(shí),應(yīng)滿足試樣的縱軸與通過(guò)夾具中心線的拉伸方向重合.

8.1.3測(cè)厚儀和卡尺 .

8.1.3.1測(cè)厚儀:精度不低于 0.1 pm,用于測(cè)試厚度為10 pm~200 m的膜厚度。

8.1.3.2卡尺:精度不低于 0.01 mm,用于測(cè)試膜的長(zhǎng)度和寬度。

8.2樣品制備

8.2.1 樣品應(yīng)沿送試材料長(zhǎng)度(x向)和寬度(y向)雙向分別等問(wèn)隔裁取,按GB/T 1040.3- 2006裁成-定尺寸的啞鈴或長(zhǎng)條形狀。樣品邊緣應(yīng)平看無(wú)缺口,可用低倍放大鏡檢查缺口,舍去邊緣有缺陷的樣品。

8.2.2樣品按每個(gè)試驗(yàn)方向?yàn)?組,每組樣品數(shù)應(yīng)演足3次有效試驗(yàn)的要求。

8.2.3按樣品尺樓求準(zhǔn)確打印或畫(huà)出標(biāo)線。此標(biāo)線應(yīng)對(duì)樣晶不產(chǎn)生任何影響。

8.2.4樣品應(yīng)在溫度為25 C土2 C,相對(duì)濕度為50%士5%的恒溫恒是條件下,放置時(shí)間至少4h.放置條件也可由相關(guān)雙方商定.

8.3測(cè)試方法

8.3.1在溫度為25 C土2 C,相對(duì)覆度為50%士5%的恒溫恒理?xiàng)l件下,測(cè)量樣品厚度.每個(gè)樣品的厚度及寬度應(yīng)在標(biāo)距內(nèi)測(cè)量三點(diǎn),取其平均值。郎度測(cè)量精確度為士0. 2%,寬度測(cè)量精確度為士0.5%.

8.3.2將樣品置于試驗(yàn)夾具中,使樣品鋼軸與上.下夾具中心連線相重合.并將其夾緊。氣動(dòng)夾具的壓力值在0.3 MPa~0.7 MPa范圈內(nèi)選取。

8.3.3試驗(yàn)機(jī)的拉伸速度在50 rm/min~ 200 mm/min范圍內(nèi)選取。

8.3.4祥品斷裂后,讀取相應(yīng)的負(fù)荷值。若樣品斷裂在標(biāo)線外的部位時(shí),該次試驗(yàn)無(wú)效。

上一篇：GB/T 20042.3第3部分：質(zhì)子交換膜厚度均勻性測(cè)試下一篇：YY/T1504-2016外科植入物金屬接骨螺釘軸向拔出力
