2024-06-28 10:03
已查看200次
GB T 12914-2018紙和紙板抗張強度的測定：
使用抗張試驗儀,在恒定的拉伸速度下將規定尺寸的試樣拉伸至斷裂,記錄其抗張力。如需要，記錄其伸長量。如果能夠連續記錄抗張力和伸長量，則可測定出斷裂時伸長率、抗張能量吸收和彈性模量。通過記錄的數據和已知的試樣定量,可計算出抗張指數和抗張能量吸收指數。
檢測設備：

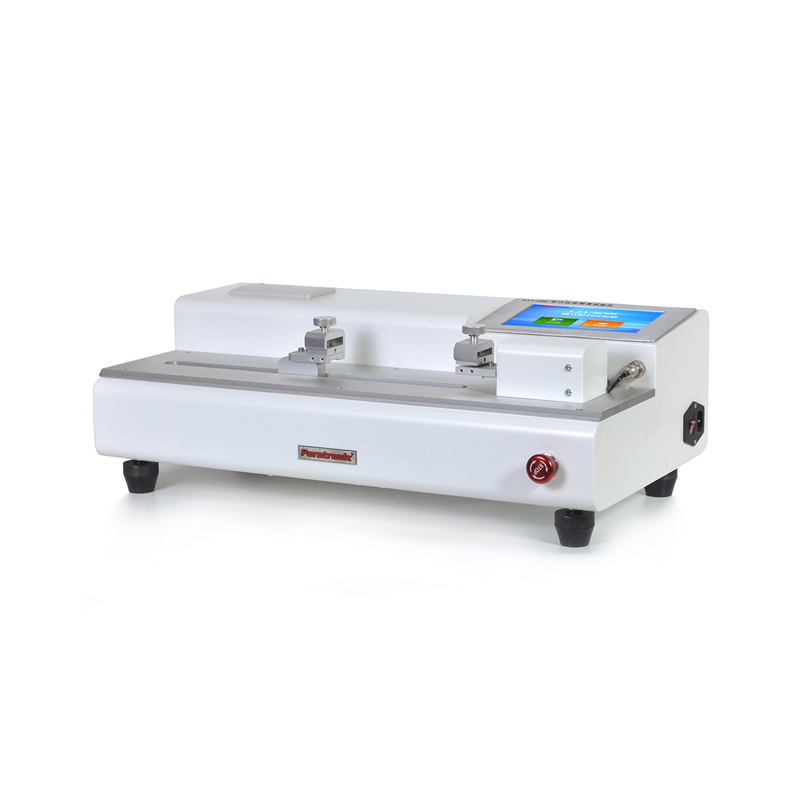

ETT-H20臥式抗張剝離試驗機
7.3試樣制備
7.3.1從無損傷的紙和紙板試樣上,切取寬度為(15士0.1)mm,長度足夠夾持在兩夾頭之間的試樣條。避免用裸手接觸位于兩夾頭之間的試樣部分,試驗區域不得有水印、折痕和皺褶。如果必須包含水印，應在試驗報告中注明。試樣的兩長邊應平直,在整個夾持長度內其平行度誤差應不超過士0.1 mm。試樣切口應整齊、無損傷。一次切取足夠數量的試樣條,以保證在每個方向(縱向或橫向)各有10個有效的測定結果。
注:某些紙張難以切齊,可將兩層或三層紙夾在較硬的紙(如證券紙)中形成一疊,然后再切取試樣。
7.3.2如需測定抗張指數或抗張能量吸收指數,則應按GB/T 451.2規定測定試樣定量。
7.3.3 如需測定彈性模量,則應按GB/T 451.3規定測定試樣厚度。
8試驗步驟
8.1檢查試驗儀及記錄儀(如使用)零位。
8.2將夾頭距離調節到規定的初始試驗長度并將試樣夾在夾頭上,注意不應用手接觸試樣兩夾持線之間的試驗區域。建議處理試樣時,佩戴一次性手套或輕質的棉手套。擺正并夾緊試樣,不留任何可覺察的松弛,并且不產生明顯的應變。保證試樣平行于所施加的張力方向(見圖1)。
注1:儀器在垂直方向夾持試樣時,為防止試樣松弛,可以在試樣下端附上一個小砝碼,如低定量的紙可以附上一個10 g砝碼。該方法不適用于高伸長率的紙。
注2:對特定類型的紙,不對試樣施加張力時很難辨別“可覺察的松弛"。此時,試樣可以保留限度的松弛。8.3開始試驗直至試樣斷裂。記錄所施加的最大抗張力,如需要,還應記錄伸長量(單位為mm),或者從儀器上直接讀出斷裂時伸長率(%)。
8.4在要求的每個方向(縱向或橫向)各測試至少10個試樣,舍去所有在距夾持線10 mm范圍內斷裂的試樣的試驗數據,每個方向上得到10個有效結果。如果20%以上的試樣在距夾持線10 mm范圍內斷裂,則應檢查試驗儀是否符合5.1和第6章要求,如儀器有故障,則舍棄全部試驗結果并采取補救措施。在試驗報告中注明在距夾持線10 mm范圍內斷裂的試樣數量。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯系我們
