YBB00082005注射劑瓶用鋁蓋

2024-12-11 10:44

已查看182次

本標準適用于未經滅菌的注射劑瓶用鋁蓋。

【外觀】取本品適量，在自然光線明亮處，正視目測。應清潔，無殘潤滑劑、毛刺和損傷。

【鋁件材料機械性能】檢測儀器推薦：ETT-A拉力試驗機


材料的抗拉強度應為130~180 N/mm2，延伸率不得小于 2.0%。

抗拉強度系指在拉伸試驗中，試驗直至斷裂為止，單位初始橫截面上承受的最大拉伸負荷。延伸率系指在拉伸試驗中，試樣斷裂時，標線間距離的增加量與初始標距之比，以百分率表示。

取同批號鋁件片材適量，用寬度(b)為12.5mm，原始標距(L)為50mm，平行長度(L.)為75 mm,過渡弧半徑(r)至少為20mm的刀具裁成圖1所示試樣，在拉伸裝置上進行試驗，試驗速度為10 mm/min±2 mm/min。試樣應在 23 ℃士2℃、50%士5%相對濕度放置4小時以上，并在此條件下進行試驗。

延伸率按下式計算:

L-Lx100%6

式中6為延伸率，%;

La為試樣原始標線距離，mm:

L為試樣斷裂時標線間距離，mm。

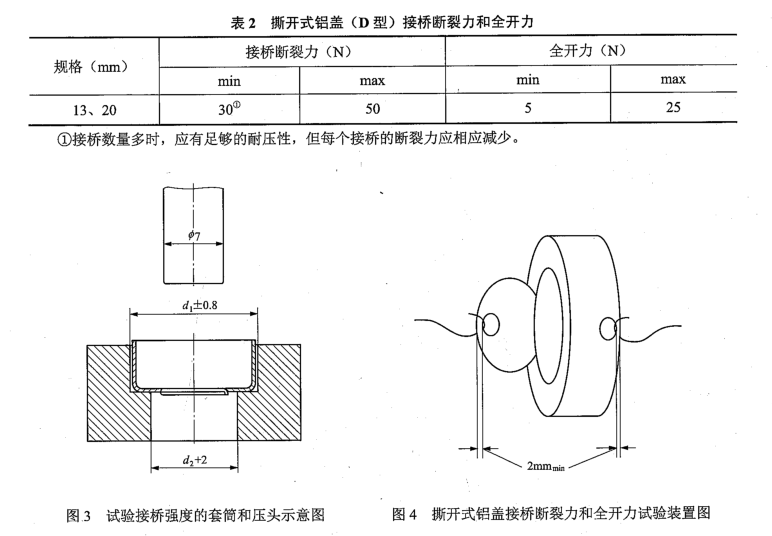

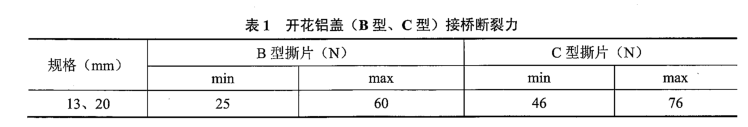

【開啟力】(1)兩接橋和三接橋開花(B型和C型)鋁蓋:取本品適量，放入套簡(圖3)，以100 mm/min士10 mm/min 的速度推進壓頭，使壓頭推動撕片，記錄第一接橋斷裂時所需的最大軸向力。兩接橋(B型)和三接橋(C型)開花蓋的接橋斷裂力應符合表1規定。
