GB/T 458-2008 紙和紙板透氣度的測定

2024-12-19 11:39

已查看183次

1 范圍

本標準規定了紙和紙板透氣度的三種測定方法:葛爾萊法、肖伯爾法、本特生法。本標準適用于透氣度在1X10-2μm/(Pa*s)~1X10’μm/(Pa"s)之間的紙和紙板本標準不適用于表面粗糙度較大,且不能被牢固夾緊的紙和紙板,如皺紋紙或瓦楞紙板。

2 規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準,然而,鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版本適用于本標準。

GB/T450 紙和紙板試樣的采取及試樣縱橫向、正反面的測定(GB/T450-2008,ISO186:2002,MOD)

GB/T10739 紙、紙板和紙漿試樣處理和試驗的標準大氣(GB/T10739-2002,eqvISO1871990)

3 術語和定義

下列術語和定義適用于本標準，

3.1

透氣度air permeance

按規定條件,在單位時間和單位壓差下,通過單位面積紙或紙板的平均空氣流量,以微米每帕斯卡秒表示[1μm/(Pa·s)=1mL/(m’·Pa·s)。

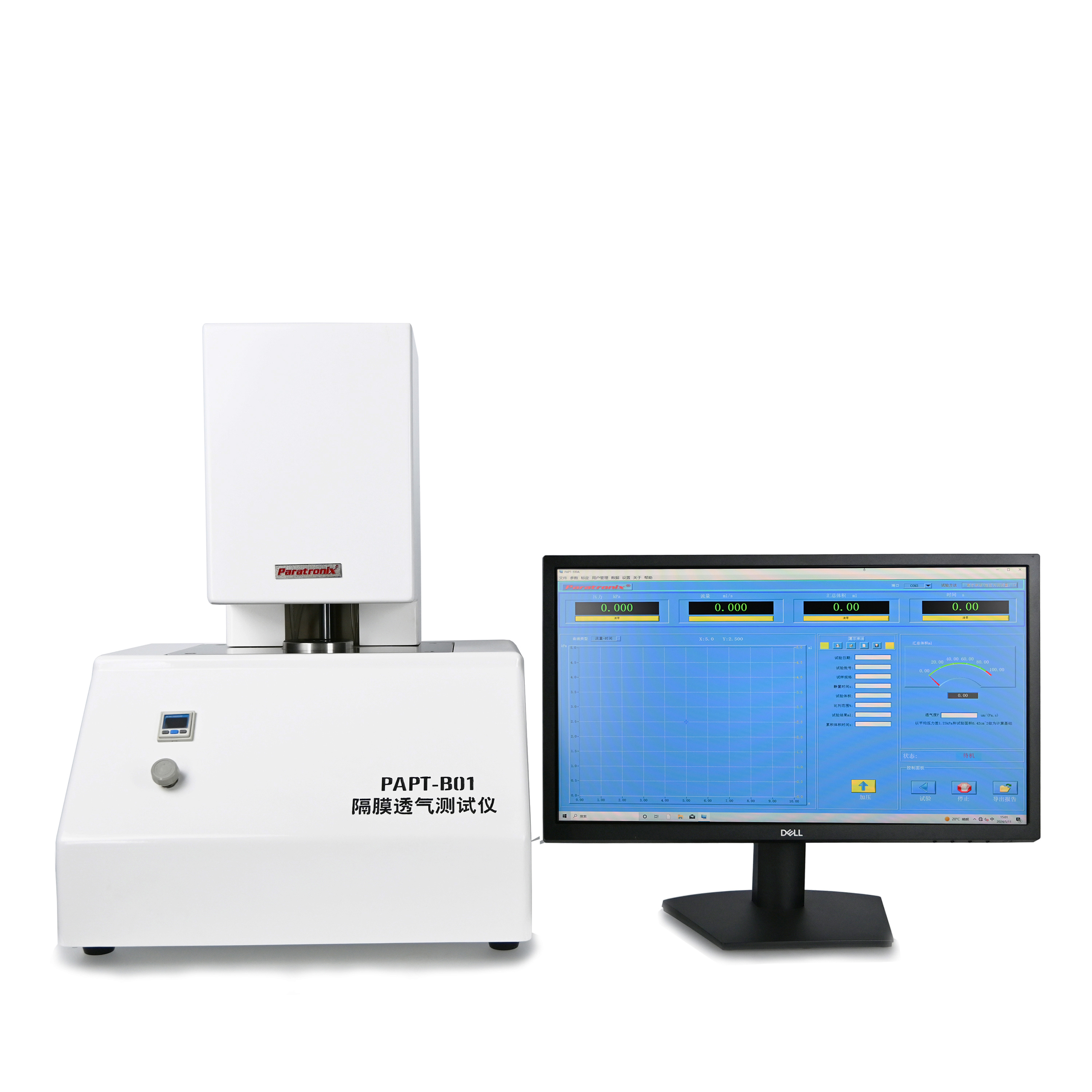

檢測儀器：隔膜透氣測試儀


4 葛爾萊法測定步驟

4.1 試樣的制備

4.1.1 試樣的采取按 GB/T 450 的規定進行。

4.1.2 試樣溫濕處理應按GB/T10739 的規定進行。

4.1.3 從10張樣品中分別切取一個試樣,試樣尺寸為50 mmx50 mm。注:試驗面上不能有皺折、裂紋和洞眼等外觀紙病。

4.2 測定

4.2.1 測試應在與溫濕處理時相同的大氣條件下進行。

4.2.2 將儀器調準至水平,使兩圓筒成垂直狀態,然后將平滑、堅硬致密,無滲透性的金屬或塑料薄片夾在兩孔板之間,檢査儀器的密封性。按4.2.3進行檢査,經5h的測定,泄露空氣應不大于50 mL。

4.2.3 將內圓簡升高,使其邊緣在外圓簡的支撐裝置上。將試樣夾好,然后移開支撐裝置,使內圓筒下降至能被浮起為止。

當內圓簡平穩下移時,從零刻度開始計時,測定初始兩個50mL間隔(即從0mL至100ml的間隔)通過外圓筒邊緣時所器時間。測定準確度如下:

<60 s 準確至 0.2s。

>60s至≤180 s 準確至1s

>180 s 準確至5s

對于疏松或多孔性的試樣,可測定較大體積空氣通過所需的時間。如果在到達零點之前,內圓簡未能平穩、均勻移動,則應從50 ml刻度處開始計時。

注:應避免儀器的震動，因?yàn)檎饎?dòng)將增加空氣的通過速度。

4.2.4 測定時應5張?jiān)嚇诱?5張?jiān)嚇臃疵孢M(jìn)行測定。如果通過試樣正反兩面的透氣度有較大差別,又需要報告這個差別,則應在每個面各測定10 張?jiān)嚇?并且分別報告這兩個結果。

5肖伯爾法測定步驟

5.1 試樣的制備

5.1.1 試樣的采取按 GB/T 450 的規定進行。

5.1.2 試樣溫濕處理應按 GB/T10739 的規定進行

5.1.3 從10張樣品中分別切取一個試樣,試樣尺寸為60mmX100mm,或沿整張紙頁橫幅切取寬60 mm的全幅試樣,并標明正反面。

注:被測面上不能有皺折、裂紋和洞眼等外觀紙病。

5.2 測定

5.2.1 測定應在與溫濕處理時相同的大氣條件下進行。

5.2.2 按照第B.2章規定進行儀器校準,并檢查其密封性。

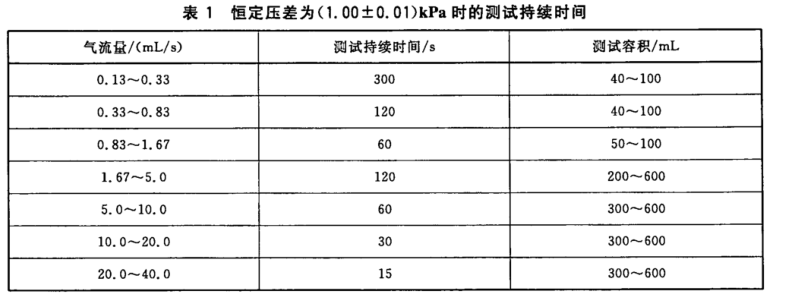

5.2.3 將處理好的試樣夾在夾持器上,調節壓差至(1.00士0.01)kPa。按表1選擇合適的測試持續時間,測定透過試樣的氣流量。

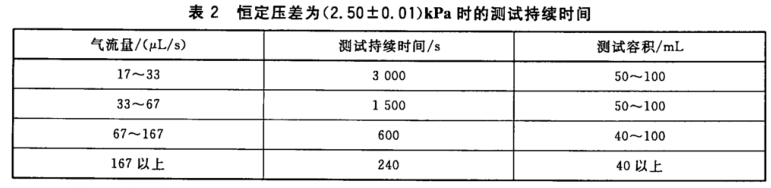

5.2.4 測定高緊度的試樣時,若透過試樣的空氣流量小于表1中的最小數值,則恒定壓差應增加到(2.50士0.01)kPa,可采用表2中的測試持續時間。

5.2.5 由于透氣度與恒定壓差和測試時間有良好的正比關系,因此必要時可以選擇其他測試壓差和測試時間,但應在報告中注明。

5.2.6 如果樣品度在0.3mm以上,應將被測試樣夾持區以外的邊緣密封起來,以防側面進氣影響測試結果。

注:密封時應格外小心，不應影響測試區，

5.2.7 測定時,應5張?jiān)嚇诱?5張?jiān)嚇臃疵孢M(jìn)行測定。如果通過試樣正反兩面的透氣度有較大差別,又需要報告這個差別,則應在每個面各測定 10 張?jiān)嚇?并且分別報告這兩個結果。

6 本特生法測定步驟

6.1 試樣的制備

6.1.1 試樣的采取按GB/T 450 的規定進行。

6.1.2試樣溫濕處理應按 GB/T 10739 的規定進行，

6.1.3 從10張樣品中分別切取一個試樣,試樣尺寸為50 mmx50 mm。

注:試驗面上不應有皺折、裂紋和洞眼等外觀紙病。6.2 測定

6.2.1 測定應在與溫濕處理時相同的大氣條件下進行。

6.2.2將儀器置于穩固的工作臺上，并調至水平。

6.2.3根據試驗樣品選擇合適的流量計和工作壓力(本標準規定壓力為1.47kPa)。

6.2.4完成滲漏檢查和流量校準后,連接好流量計、測量頭。

6.2.5將試樣夾于環形板和密封墊之間,夾緊5s后記錄流量計讀數。

6.2.6 測定時,應5張?jiān)嚇诱?5張?jiān)嚇臃疵孢M(jìn)行測定。如果通過試樣正反兩面的透氣度有較大差別,又需要報告這個差別,則應在每個面各測定10張?jiān)嚇?并且分別報告這兩個結果。
