2025-02-08 10:15
已查看75次
1 范圍
本文件規定了包裝用多層共擠阻隔膜(以下簡稱共擠膜)的產品分類,要求,試驗方法,檢驗規則以及標志、包裝、運輸和貯存。
本文件適用于厚度在0.02mm~0.30mm以乙烯-乙烯醇共聚物(EVOH)、聚偏二氯乙烯(PVDC)、聚酰胺(PA)等氧氣阻隔性樹脂和其他樹脂通過共擠出工藝生產的具有阻隔性能的多層共擠阻隔膜。
2 規范性引用文件
下列文件中的內容通過文中的規范性引用面構成本文件必不可少的條款。其中,注日期的引用文件,僅該日期對應的版本適用于本文件:不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。
GB/T191 包裝儲運圖示標志
GB/T1040.3-2006塑料拉伸性能的測定第3部分:薄膜和薄片的試驗條件
GB/T2035 塑料術語及其定義
GB/T2410透明塑料透光率和霧度的測定
GB/T2828.1-2012計數抽樣檢驗程序第1部分:按接收質量限(AQL)檢索的逐批檢驗抽樣計劃
GB/T 2918塑料 試樣狀態調節和試驗的標準環境
GB/T 6672塑料薄膜和薄片厚度測定機械測量法
GB/T 6673塑料薄膜和薄片長度和寬度的測定
GB/T 8808軟質復合塑料材料剝離試驗方法
GB/T 9639.11-2008 塑料薄膜和薄片抗沖擊性能試驗方法自由落鏢法第1部分:梯級法GB/T 19789包裝材料 塑料薄膜和薄片氧氣透過性試驗 庫侖計檢測法
GB/T 26253塑料薄膜和薄片水蒸氣透過率的測定，紅外檢測器法
GB/T 37841塑料薄膜和薄片耐穿刺性測試方法

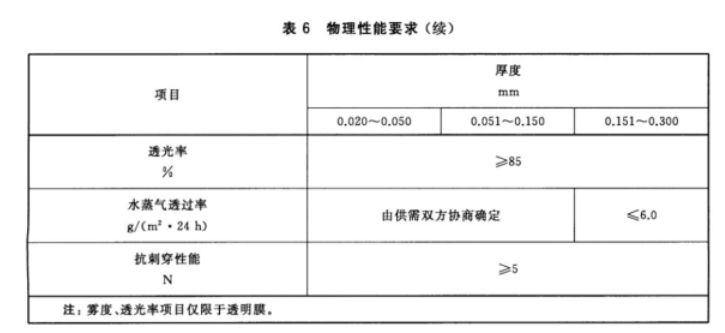

5.3 物理性能
物理性能應符合表6規定。

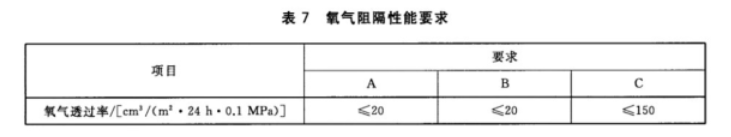

5.4 氧氣阻隔性能
氧氣阻隔性能要求應符合表7規定。
6.4 物理性能

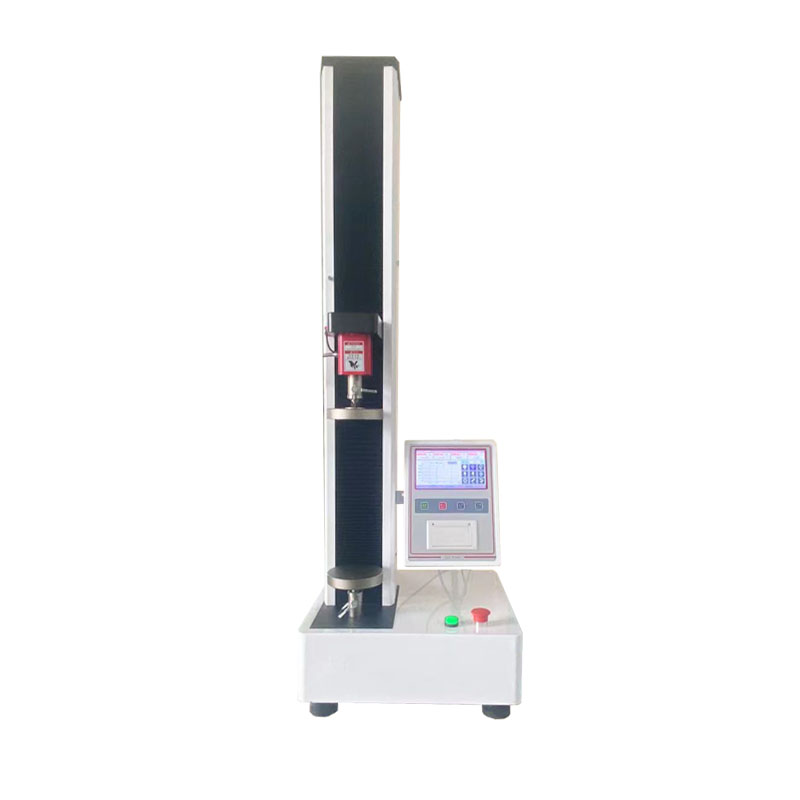

檢測儀器：拉力試驗機
6.4.1 拉斷力及斷裂標稱應變
按照GB/T1040.3-2006的規定進行試驗。試樣采用長條型試樣,寬度為15mm,拉力試驗機鉗口距離50mm,試驗速度(250士25)mm/min。
6.4.2 剝離強度
按照 GB/T8808的規定對每層分別進行試驗。
6.4.3 落鏢沖擊質量
按照 GB/T9639.1-2008方法A的規定進行試驗。

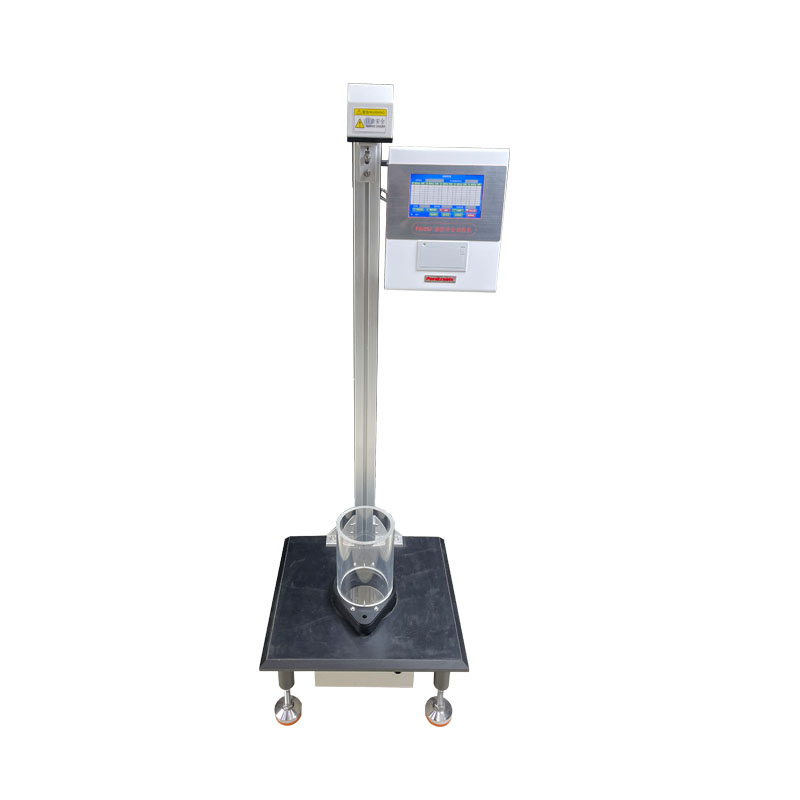

檢測儀器：落鏢沖擊試驗機
6.4.4 透光率和霧度
按照 GB/T2410 的規定進行試驗。
6.4.5 水蒸氣透過率
檢測儀器：水蒸氣透過率測試儀
按照 GB/T26253的規定進行試驗,試驗環境條件溫度(38士0.5)℃,相對濕度(90士2)%。
6.4.6 抗刺穿性能
檢測儀器：拉力試驗機
按照GB/T37841的規定進行試驗,穿刺速度(50士5)mm/min。
6.5氧氣阻隔性能
氧氣透過率按照GB/T19789的規定進行試驗,試驗環境條件溫度(23士2)℃
檢測儀器：氧氣透過率測試儀
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯系我們
