落鏢沖擊試驗機是一種用于評估材料抗沖擊性能的實驗機器?。它通過模擬自由落下的鏢體對材料進行沖擊，從而測定材料的抗沖擊能力?。具體來說，落鏢沖擊試驗機又稱落鏢沖擊試驗儀，是在給定高度的自由落鏢沖擊下，測定50%的試樣破損時的能量（用質量表示）的一種試驗機，適用于塑料薄膜和薄片以及鋼板涂層等材料?。這種試驗方法應用于測定薄膜樣品的情況較多，能量等級一般較小。試驗結果通常用50%破壞率的沖擊能表示，單位用J，另外也可用落鏢質量或下落高度來表示?。薄膜落鏢沖擊試驗機則專門適用于對塑料薄膜和薄片進行沖擊試驗，用以評價這些材料的抗沖擊性能?。
GB/T9639的本部分規定了在給定高度的自由落鏢沖擊下,測定塑料薄膜和片試樣破損數量達 50%時的能盤，以沖擊破損質盤表示。
本部分適用于塑料薄膜和厚度小于1mm 的薄片。
1.2兩種試驗方法
1.2.1 A法,落鏢頭部直徑為(38士1)mm,下落高度為(0.66士0.01)m。適用于沖擊破損質量為0.05 kg~2 kg的材料。
1.2.2 B法:落鏢頭部直徑為(50+1)mm,下落高度為(1.50士0.01)m。適用于沖擊破損質量為0.3 kg~-2 kg 的材料。

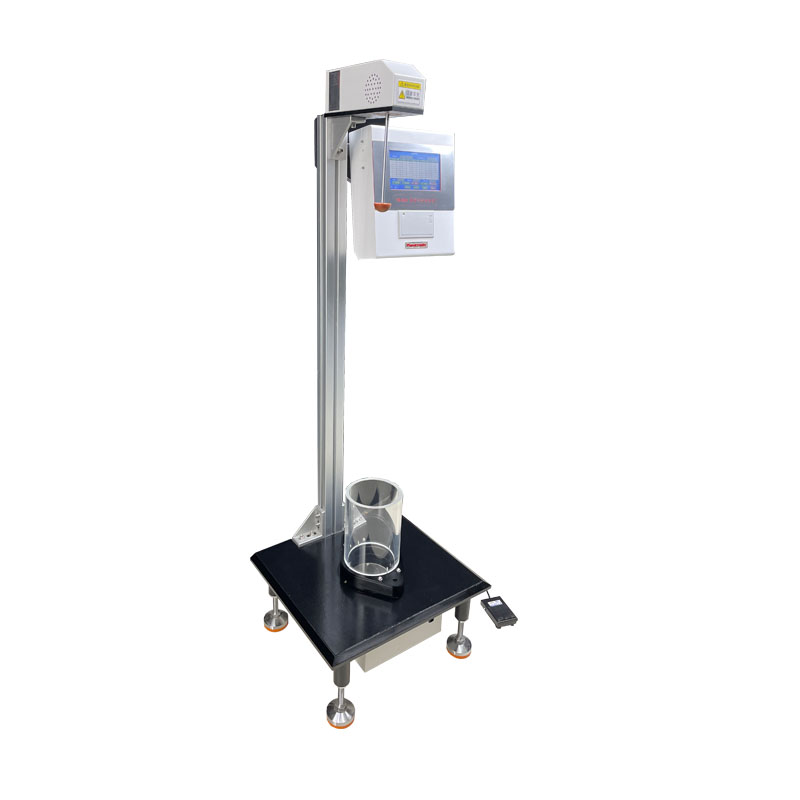

檢測儀器推薦：FB-30J落鏢沖擊試驗機
試驗步驟
1測量厚度
按GB/T 20220--2006或GB/T 6672-2001的規定測量試樣的厚度。
注:GB/T 6672-2001不適用于壓花薄膜和薄片。
2儀器準備
2.1選擇A法或B法對儀器進行設置。
2.2 使電磁鐵通電,將落鏢(見5.7)的圓柄垂直插人磁性連接器里。調整落體下落高度(從被夾試樣表面到落鏢頭部的底部表而的垂直距離)至(0.66+0.01)m(A法)或(1.50士0.01)m(B法).
警告:為安全起見,調節高度時應移走落鏢。
2.3將預試驗試樣緊固于環形夾具之間,落鏢上不加配重塊,斷開電磁鐵釋放落鏢,觀察落鏢沖擊試樣點,落鏢由試樣表面彈開后應及時捕捉。必要時調整電磁鐵位置,重復預試驗,直到落鏢重復沖擊被夾試樣中心位置。
2.4檢查試樣任何滑動的跡象。如果有滑動,該試驗結果應舍棄。隨著落體質量和下落高度的增加,試樣滑動的可能性會增大,有些材料的滑動會更厲害。下列兩種方法用丁檢查試樣是否滑動。
2.4.1在落鏢下落前,沿上夾具內壁,在試樣表面用記號筆畫一個圓圈,但對試樣只能施加記號筆本身的壓力。待落鏢下落后移開試樣前,用另外一種顏色的記號筆畫一圓圈,如果在圓周的任何一位置出現雙線,則表示存在滑動。警告,為安全起見,畫圓圈時應移走落鏢.
2.4.2對于采用橡膠墊圈貼細紗布或砂紙的方式夾緊試樣,只需檢查沖擊后試樣夾緊部位的劃痕，如果有,則表明存在滑動。
