2025-03-12 11:00
已查看175次
正畸矯治器用膜片牙科學是牙科中專注于使用膜片進行正畸治療的分支。膜片通常由透明、柔韌的材料制成，用于制作隱形矯治器。
1 范圍
本文件規定了正畸矯治器用膜片性能要求及實驗方法以及包裝、標簽信息。
本文件適用于正畸矯治器用膜片。
2規范性引用文件
下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中,注日期的引用文件,僅該日期對應的版本適用于本文件;不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。
GB/T1040.3-2006塑料拉伸性能的測定第3部分:薄膜和薄片的試驗條件
GB/T 5478塑料 滾動磨損試驗方法
GB/T 6682分析實驗室用水規格和試驗方法
牙科學 名詞術語GB/T 9937
GB/T33047.1-2016 塑料聚合物熱重法(TG)第1部分:通則QB/T1130-1991 塑料真角撕裂性能試驗方法
檢測儀器：拉力試驗機ETT-A
4.9性能
4.9.1伸性能:拉伸彈性模量700 MPa~3 000 MPa。屈服應力≥25MPa。屈服拉伸應變≥4%。
4.9.2拉力衰減:拉力衰減應≤75%
4.9.3直角撕裂強度:直角斯袋強度應≥100kn/m
5.10 力學性能
5.10.1 拉伸性能

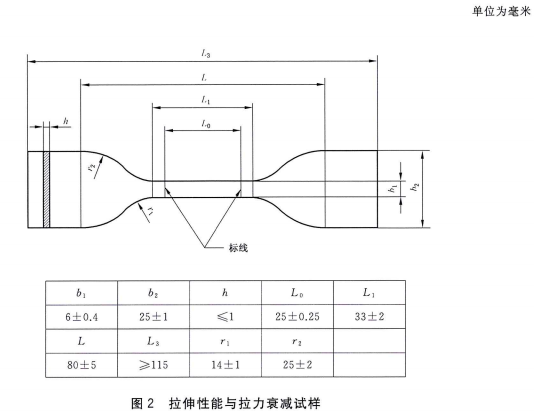

使用沖刀沖切制備圖2中所述試樣,并應使用適合的襯墊材料,以確保沖切的試樣邊緣整齊。應通過定期打磨保持沖刀鋒利,并使用低倍數放大鏡檢查試樣邊緣,以確保無缺口。別除割邊上有任何明顯缺陷的試樣。制備5個試樣。
將試樣周定到力學試驗機上,以(1士0.2)mm/min的速度對試樣施加拉力直到試樣斷裂。記錄拉伸彈性模量、屈服應力、屈服拉伸應變,取平均值。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯系我們
