B.1原理
在進行強度和剛度測試之前,喉鏡窺視片在不承受負載的情況下進行照明測試。強度和剛度測試的方式是當手柄固定時,在喉鏡窺視片的尖端附近引人拉力負載。通過測量靜止狀態和有負載時照明區域之間的差異來確認剛度。強度由喉鏡窺視片和手柄的各個部分沒有斷裂來確認。
B.2測試裝置
測試裝置如下:
a)被測喉鏡窺視片和手柄:
b)固定手柄的裝置:
c)施加65N和150N的拉力負載的裝置:
d)半透明的白紙或測量照度分布的裝置;
e)測量照度的裝置(例如照度計);
f)測量光通量的裝置(例如積分球)

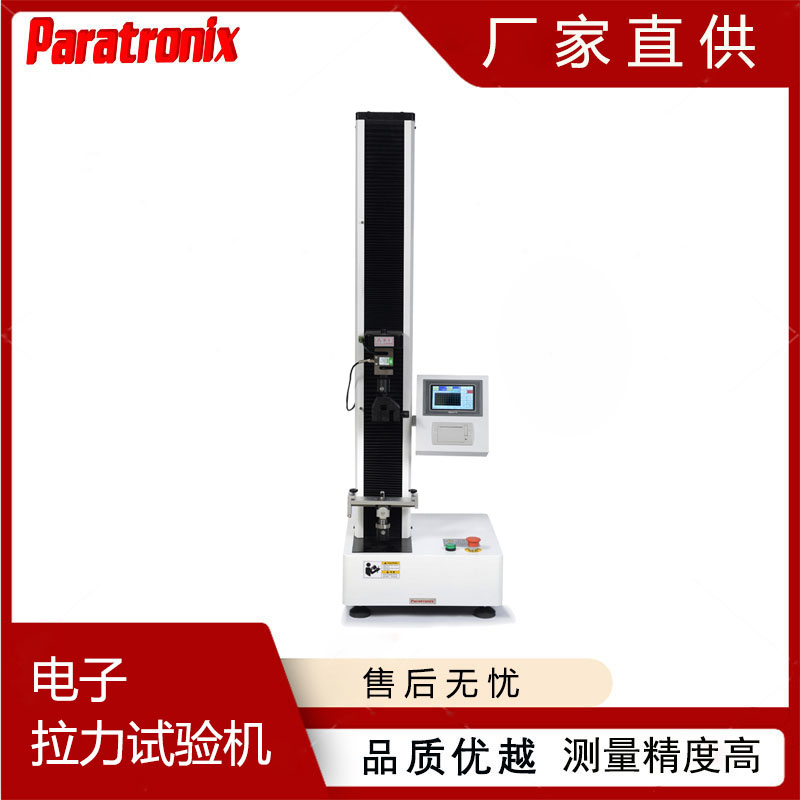

測試儀器：ETT-A電子拉力試驗機
B.3程序
測試程序如下。
把喉鏡窺視片裝到合適的手柄上固定并打開照明。在暗室中,當窺視片在工作位置且垂直于a)視線時,在距離喉鏡窺視片尖端(20士0.1)mm處,和聲帶在同一平面的位置放置測試儀器的探測器并測量最大照度。

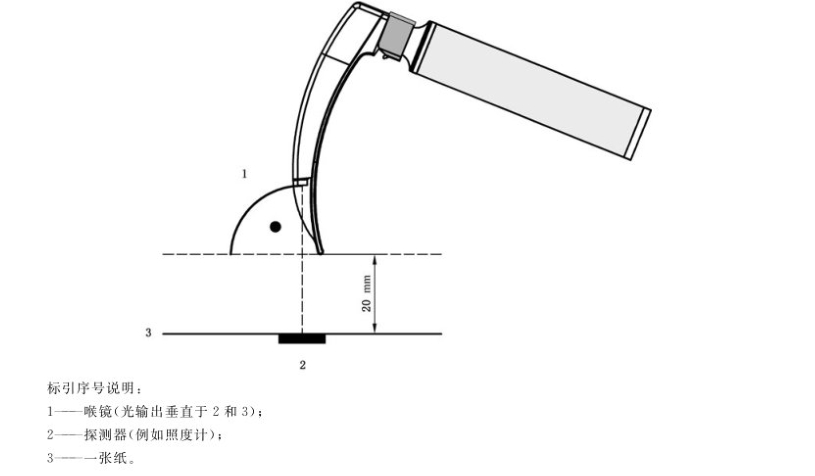

b) 測量照度分布,或者在距尖端(20±0.1)mm處放置一張白色半透明紙,以確定照明區域的大小。見圖B.2。

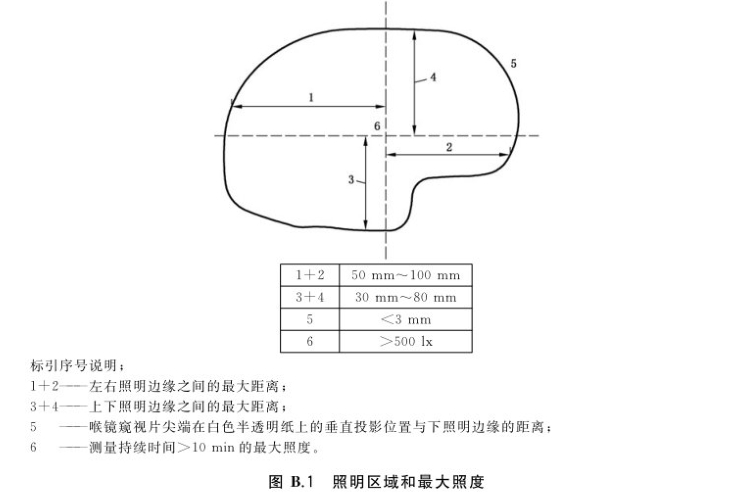

注1:照明邊緣由d的值定義,其值為最大照度的10%。
注2:照明可能不一致,例如橢圓形或圓形。

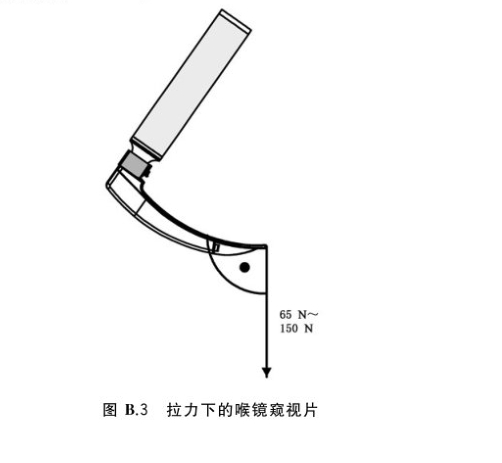

c) 如圖B.3所示,從喉鏡窺視片的尖端垂直向下施加65N的垂直拉力。檢查喉鏡窺視片的尖端距初始位置的移動是否<10mm。
d)將拉力增加到150N。
e)檢查喉鏡窺視片、手柄或其部件沒有斷裂或變形。

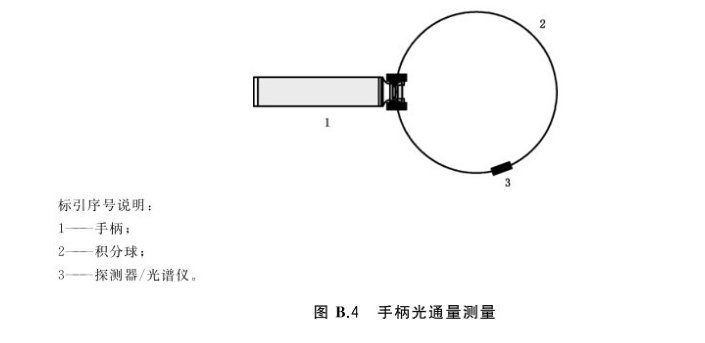

f)如圖B.4所示,將設計用于與鉤緊連接件、光導照明式喉鏡窺視片一起使用的手柄放入積分球,并通過任何不阻擋照明器的方法打開照明,測量光通量輸出應>51m。
