2024-08-09 10:27
已查看56次
1.1GB/T9639的本部分規定了在給定高度的自由落鏢沖擊下,測定塑料薄膜和薄片試樣破損數量達50%時的能量。以沖擊破損質量表示。
本部分適用于塑料薄膜和厚度小于1 mm的薄片。
1.2 兩種試驗方法
1.2.1 A法:落鏢頭部直徑為(38士1)mm,下落高度為(0.66士0.01)m。 適用于沖擊破損質量為0, 05 kg~2 kg的材料。
1.2.2B法:落鏢頭部直徑為(50士1)mm,下落高度為(1.50士0.01)m。適用于沖擊破損質量為0.3 lkg--2 lkg的材料。
1.3梯級法試驗時用于改變落體質量的配重塊質懸應相同,根據前-一個試樣是否破損,利用配重塊減少或增加落體質量.

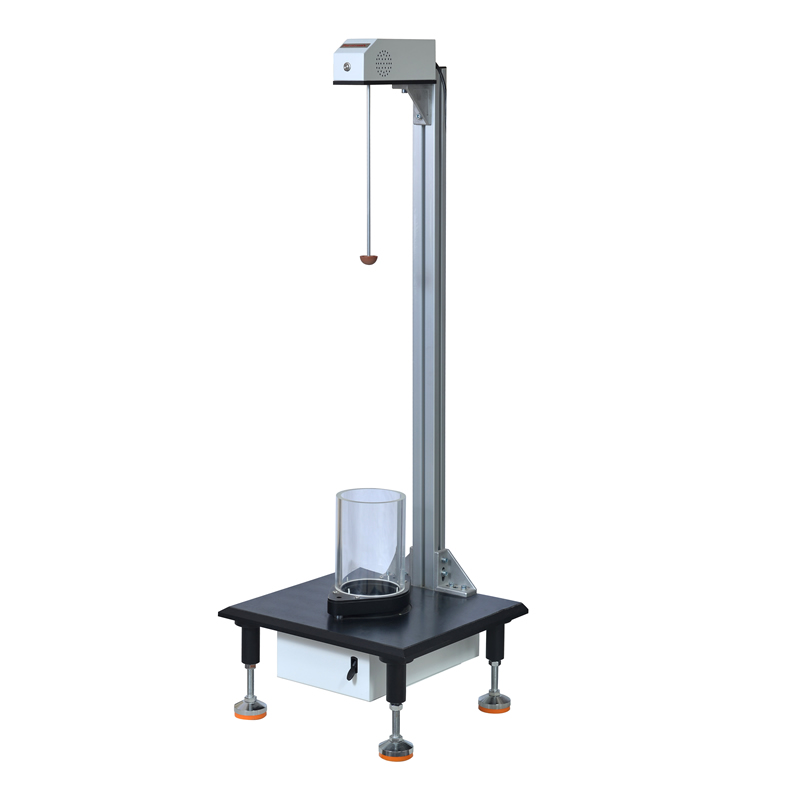

檢測儀器：FB-30J落鏢沖擊試驗機
2儀器準備
2.1選擇A法或B法對儀器進行設置。

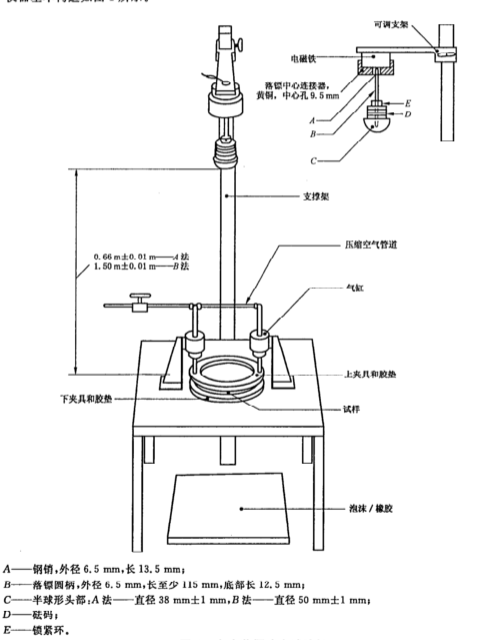

2.2使電磁鐵通電,將落鏢的圓柄垂直插人磁性連接器里。調整落體下格商度(從被夾試樣表面到落鏢頭部的底部表面的垂直距離)至(0.66+0. 01 )m(A法)或(1. 50士0. 01)m(B法).
警告;為安全起見,調節高度時應移走落鏢。
2.3將預試驗試樣緊固于環形夾具之間,落鏢上不加配重塊,斷開電磁鐵釋放落鏢,觀察落鏢沖擊試樣點,蒂鏢由試樣表面彈開后應及時捕捉。必要時調整電磁鐵位置,重復預試驗,直到落鏢重復沖擊被夾試樣中心位置.
2.4檢查試樣 任何滑動的跡象。如果有滑動，該試驗結果應舍棄。隨著落體質量和下落高度的增加,試樣滑動的可能性會增大,有些材料的滑動會更厲害。下列兩種方法用T檢查試樣是否滑動。
2.4.1在落鏢下落 前,沿上夾具內壁,在試樣表面用記號筆畫-一個圓圈,但對試樣只能施加記號筆本身的壓力。待落鏢下落后移開試樣前,用另外一種顏色的記號筆畫一圓圈,如果在圓周的任何一位置出現雙線,則表示存在滑動。
警告:為安全起見。畫圓圈時應移走落鏢.
2.4.2對于采用橡膠墊圈貼細紗布或砂紙的方式夾緊試樣,只需檢查沖擊后試樣夾緊部位的劃痕，如果有,則表明存在滑動。
想了解更多詳細資料請關注我們山東普創工業科技有限公司！
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯系我們
