GB 9639.1-2008塑料薄膜和薄片抗沖擊性能試驗方法自由落鏢法第1部分:梯級法

2024-09-30 13:48

已查看100次

范圍

1.1 GB/T9639的本部分規定了在給定高度的自由落鏢沖擊下,測定塑料薄膜和薄片試樣破損數量達50%時的能量。以沖擊破損質量表示。

本部分適用于塑料薄膜和厚度小于1mm 的薄片。

1.2 兩種試驗方法

1.2.1 A法:落鏢頭部直徑為(38士1)mm,下落高度為(0.66±0.01)m。適用于沖擊破損質量為

0.05 kg~2 kg的材料。1.2.2 B法:落鏢頭部直徑為(50士1)mm,下落高度為(1.50士0.01)m。適用于沖擊破損質量為0.3 kg~2 kg 的材料。

1.3梯級法試驗時用于改變落體質量的配重塊質量應相同,根據前一個試樣是否破損,利用配重塊減少或增加落體質量。

4、術語和定義

下列術語和定義適用于GB/T 9639的本部分，

4.1沖擊破損質量impact failure mass

在規定的試驗條件下,試樣破損數量達50%時統計出的落體質量,以m表示。

4.2落體質量missile mass

落鏢、配重塊和鎖緊環的質量之和。

5儀器

儀器基本構造如圖1所示

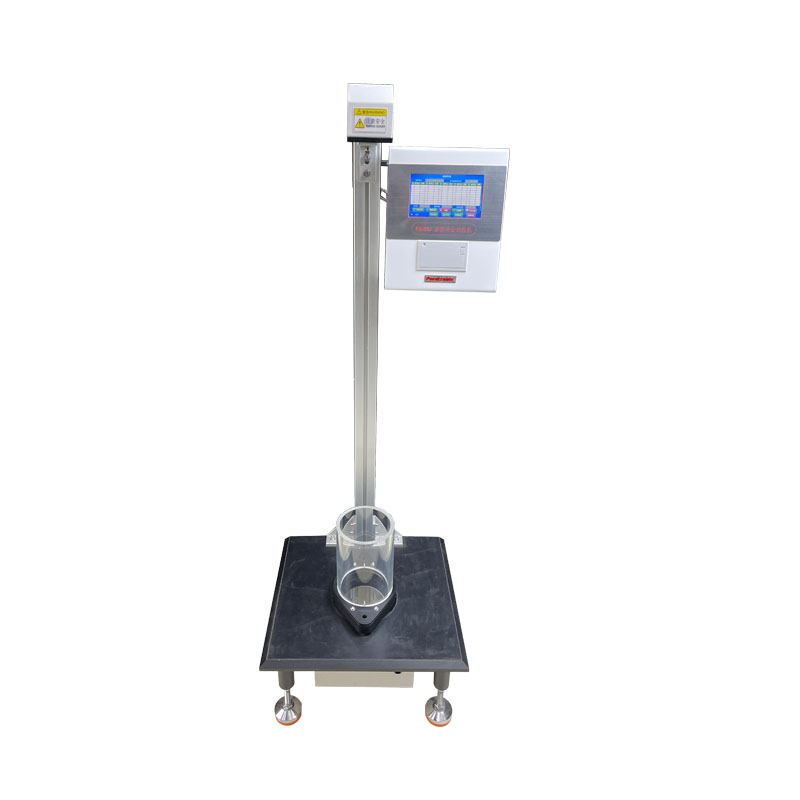

檢測儀器：落鏢沖擊試驗儀


8 試驗步驟

測量厚度8.1

按GB/T20220-2006或GB/T6672-2001的規定測量試樣的厚度。

注:GB/T6672-2001不適用于壓花薄膜和薄片。

8.2 儀器準備

8.2.1 選擇A法或B法對儀器進行設置。

8.2.2 使電磁鐵通電,將落鏢(見5.7)的圓柄垂直插人磁性連接器里。調整落體下落高度(從被夾試樣表面到落鏢頭部的底部表面的垂直距離)至(0.66+0.01)m(A法)或(1.50士0.01)m(B法)。警告:為安全起見,調節高度時應移走落鏢。

8.2.3 將預試驗試樣緊固于環形夾具之間,落鏢上不加配重塊,斷開電磁鐵釋放落鏢,觀察落鏢沖擊試樣點,落鏢由試樣表面彈開后應及時捕捉。必要時調整電磁鐵位置,重復預試驗,直到落鏢重復沖擊被夾試樣中心位置。

8.2.4 檢查試樣任何滑動的跡象。如果有滑動,該試驗結果應舍棄。隨著落體質量和下落高度的增加,試樣滑動的可能性會增大,有些材料的滑動會更厲害。下列兩種方法用于檢查試樣是否滑動。8.2.4.1 在落鏢下落前,沿上夾具內壁,在試樣表面用記號筆畫一個圓圈,但對試樣只能施加記號筆本身的壓力。待落鏢下落后移開試樣前,用另外一種顏色的記號筆畫一圓圈,如果在圓周的任何一位置出現雙線，則表示存在滑動。

警告:為安全起見,畫圓圈時應移走落鏢。

8.2.4.2 對于采用橡膠墊圈貼細紗布或砂紙的方式夾緊試樣,只需檢查沖擊后試樣夾緊部位的劃痕，如果有,則表明存在滑動。

8.3 梯級試驗(見1.3)

8.3.1根據相關材料規定或雙方協議，選擇使用A法或B法。

8.3.2測量并記錄試樣沖擊區域的平均厚度,精確到0.001mm(見8.1)。

8.3.3

3選擇的落體質量應接近于預計的沖擊破損質量。將所需數量的配重塊加置落鏢圓柄上,并裝上

鎖緊環,使配重塊安全固定。

8.3.4選擇的配重塊m應與試樣的沖擊強度相適應。通常 m值約等于5%~15%沖擊破損質量m:，配重塊須選擇3~6個(至少3個)。

8.3.5 將第一個試樣放在下夾具上,確保試樣均勻平整,沒有折痕,完全覆蓋在橡膠墊圈上。與環形夾具的上夾具夾緊。

8.3.6使電磁鐵通電,將落鏢放好位置。使電磁鐵斷電,落鏢即下落。如果落鏢由試樣表面彈開,應及時捕捉,防止反復沖擊試樣表面以及沖擊損傷落鏢的半球接觸表面。8.3.7檢查試樣任何沿動的跡象。如果有滑動,該試驗結果應舍棄。

8.3.8檢查試樣是否破損。在試樣背面照明的條件下,試樣穿透即為破損。將結果記錄在格紙上,詳
