2025-08-13 11:04
已查看93次
1、范圍
GB/T 458標準規定了紙和紙板透氣度的三種測定方法:葛爾萊法、肖伯爾法、本特生法。
GB/T 458標準適用于透氣度在1x10-*μm/(Pa·s)~1x10*μm/(Pa·s)之間的紙和紙板。
GB/T 458標準不適用于表面粗糙度較大,且不能被牢固夾緊的紙和紙板,如皺紋紙或瓦楞紙板。
透氣度 air permeance
按規定條件,在單位時間和單位壓差下,通過單位面積紙或紙板的平均空氣流量,以微米每帕斯卡秒表示[1 μm/(Pa·s)=1 mL/(m'·Pa·s)]。
Paratronix普創科技自主研發的PAPT-B01透氣度試驗儀是用本特生法（葛爾萊法、肖伯爾法可選）測試高分子材料、薄膜、紙張等空氣透過量測定。可實現以下三種透氣測定方法。
下面普創小編具體介紹葛爾萊法、本特生法、肖伯爾法具體操作步驟。
2、葛爾萊法測定步驟
2.1 測定
2.1.1 測試應在與溫濕處理時相同的大氣條件下進行。
2.1.2 將儀器調準至水平,使兩圓簡成垂直狀態,然后將平滑、堅硬致密,無滲透性的金屬或塑料薄片夾在兩孔板之間,檢查儀器的密封性。
按2.1.3進行檢查,經5h的測定,泄露空氣應不大于50 ml。
2.1.3 將內圓簡升高,使其邊緣在外圓筒的支撐裝置上。將試樣夾好,然后移開支撐裝置,使內圓筒下降至能被浮起為止。
當內圓筒平穩下移時,從零刻度開始計時,測定初始兩個50mL間隔(即從0mL至100ml的間隔)通過外圓筒邊緣時所需時間。測定準確度如下:
<60 s 準確至 0.2s.
>60 s至≤180 s 準確至1s
>180 s 準確至5s
對于疏松或多孔性的試樣,可測定較大體積空氣通過所需的時間。如果在到達零點之前,內圓簡未能平穩、均勻移動,則應從50 ml刻度處開始計時。
注:應避免儀器的震動,因為發動將增加空氣的通過速度
2.1.4定時應5張試樣正面,5張試樣反面進行測定。如果通過試樣正反兩面的透氣度有較大差別,又需要報告這個差別,則應在每個面各測定10張試樣,并且分別報告這兩個結果。
3、本特生法測定步驟
3.1.1測定應在與溫濕處理時相同的大氣條件下進行。
3.1.2將儀器置于穩固的工作臺上,并調至水平。
3.1.3根據試驗樣品選擇合適的流量計和工作壓力(本標準規定壓力為1.47kPa)。
3.1.4完成滲漏檢查和流量校準后,連接好流量計、測量頭。
3.1.5 將試樣夾于環形板和密封墊之間,夾緊5s后記錄流量計讀數。
3.1.6 測定時,應5張試樣正面,5張試樣反面進行測定。如果通過試樣正反兩面的透氣度有較大差別,又要報告這個差別,則應在每個面各測定10張試樣,并且分別報告這兩個結果。
4、 肖伯爾法測定步驟
4.1. 1測定應在與溫濕處理時相同的大氣條件下進行。
4.1.2按照第B.2章規定進行儀器校準,并檢查其密封性。

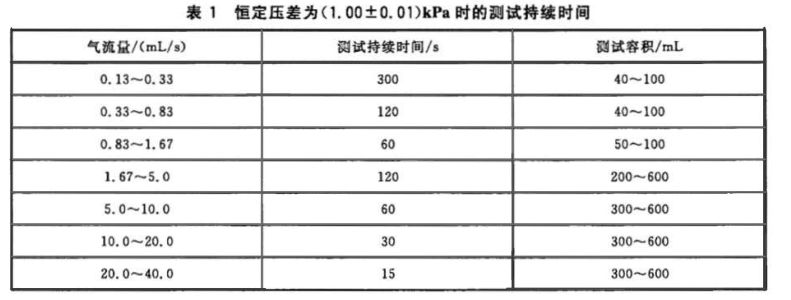

4.1.3將處理好的試樣夾在夾持器上,調節壓差至(1.00±0.01)kPa。按表1選擇合適的測試持續時間,測定透過試樣的氣流量。

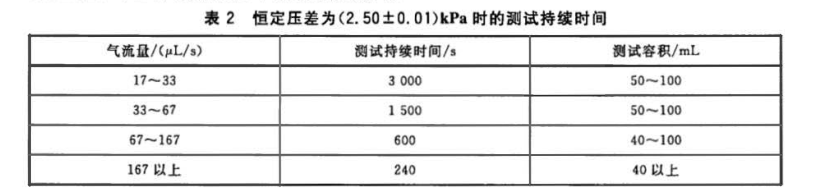

4.1.4測定高緊度的試樣時,若透過試樣的空氣流量小于表1中的最小數值,則恒定壓差應增加到(2.50±0.01)kPa,可采用表2中的測試持續時間。
4.1.5 由于透氣度與恒定壓差和測試時間有良好的正比關系,因此必要時可以選擇其他測試壓差和測
試時間,但應在報告中注明。
4.1.6如果樣品厚度在0.3mm以上,應將被測試樣夾持區以外的邊緣密封起來,以防側面進氣影響測試結果。
注:密封時應格外小心，不應影響測試區。
4.1.7 測定時,應5張試樣正面,5張試樣反面進行測定。如果通過試樣正反兩面的透氣度有較大差別,又需要報告這個差別,
則應在每個面各測定10張試樣,并且分別報告這兩個結果。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯系我們
