原標題：GB/T 20042.7-2024《質子交換膜燃料電池 第 7 部分：炭紙?zhí)匦詼y(cè)試方法》
GB/T 20042.7-2024《質子交換膜燃料電池 第 7 部分：炭紙?zhí)匦詼y(cè)試方法》是我國燃料電池領域的重要基礎標準，為炭紙質量控制與性能評估提供了技術依據。
核心價值：統一測試標準，提高測試精度和可靠性，支撐炭紙國產化和燃料電池產業高質量發展，為我國氫能產業 "卡脖子" 技術攻關提供標準化支撐。
一、測試項目
1、厚度均勻性測試：25kPa 壓強，25 點均勻分布，精度 0.001mm
2、機械強度測試：拉伸、彎曲測試，拉伸速度 10~100mm/min
3、透氣率測試：壓差法，垂直與平面方向測試
二、測試方法及相關儀器介紹
1. 厚度均勻性測試
樣品要求：面積≥100cm2，無褶皺、缺陷

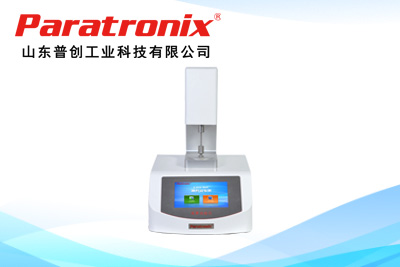

測量儀器：Paratronix普創科技PTT-03A厚度測試儀，精度≥0.001mm ，測量頭面積≥1cm2
測試步驟：
校準測厚儀零點，每組測量后復查
將樣品平放，測頭平緩放下，施加 25kPa 壓強
在樣品表面均勻分布≥25 個點進行測量
2、機械強度測試
拉伸測試：
樣品為長條型，夾具中心線與受力方向平行
拉伸速度：10~100mm/min
記錄斷裂負荷，計算拉伸強度
彎曲挺度測試（新增）：
測量炭紙抵抗彎曲變形的能力
評估炭紙?jiān)谌剂想姵亟M裝中的結構穩定性

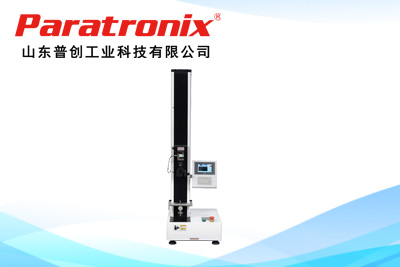

測試儀器：Paratronix普創科技ETT-A電子拉力試驗機，加載速度 5.5~600mm/min（任意可調）
3、透氣率測試
測試方向：垂直方向、平面方向
測試原理：壓差法（2~300Pa 壓差）
垂直方向透氣率公式：V_pe = 60×V_s×d/[S?×1000×(P_s-P?)]
V_s：氣體流量；d：炭紙厚度；S?：測試面積；P_s-P?：壓差

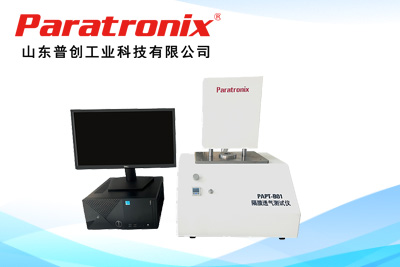

測試儀器：Paratronix普創科技PAPT-B01D透氣度測試儀，壓差測試范圍 10-15000s/100ml，壓差分辨率 0.1s/100ml，壓力范圍 0～20KPa（可定制5KPa、10KPa）
三、標準意義與應用價值
統一測試標準：解決行業內測試方法不統一導致的產品質量參差不齊問題
提升產品質量：為炭紙生產、研發提供科學評價依據，促進性能優化
支撐產業發展：
適用于質子交換膜燃料電池炭紙的質量控制與性能評估
為燃料電池系統設計、制造提供可靠參數
助力我國氫能產業高質量發展，支撐 "雙碳" 目標實現
